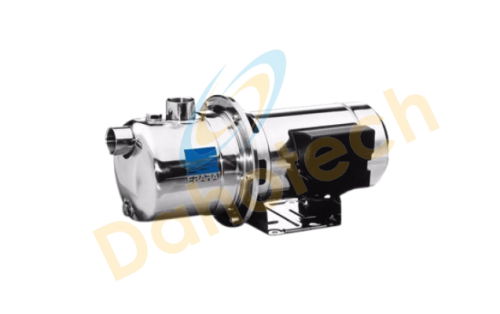

EBARA JESM SERIES

TT

Model

V/°C

Công Suất

H (M)

Q (Lít/Phút)

Đường Kính Hút-Xả

KW

HP

1

JESM 5

220/45

0.37

0.5

28-11.5

5-45

34-34

2

JEM 100

220/45

0.75

1

43-21

2-70

42-34

Bộ phận

Vật liệu cấu tạo

Ghi chú kỹ thuật / Vai trò

Thân bơm (Pump Body)

Inox AISI 304

Chịu áp suất tối đa 6 bar.
Chống ăn mòn cao, phù hợp nước sạch, nước bể, nước giếng.
Dễ vệ sinh và tuổi thọ cao trong môi trường ẩm.

Giá đỡ & Nắp bơm (Bracket / Casing Cover)

Inox AISI 304

Bảo vệ cụm quay, giữ cố định motor với buồng bơm.
Gia công chính xác, đảm bảo đồng tâm và giảm rung động.

Trục bơm (Shaft)

Inox AISI 303

Truyền mô-men từ motor đến cánh bơm.
Chống rỉ sét, được cân bằng động để vận hành êm và ổn định.

Cánh bơm (Impeller)

Nhựa kỹ thuật (Tecnopolymer) đối với JESMInox AISI 304 đối với dòng JE

Cánh đơn kiểu Jet – tự mồi (self-priming) giúp hút nước ngay cả khi có không khí trong ống hút.
Thiết kế hiệu suất cao, tăng khả năng hút sâu.

Ejector (Vòi phun tự mồi)

Inox AISI 304 hoặc nhựa chịu lực

Tạo hiệu ứng Venturi để hút nước tự động, giúp bơm mồi nhanh.
Cấu trúc đặc trưng của dòng Jet Pump.

Phớt cơ khí (Mechanical Seal)

Carbon / Ceramic / NBR

Giữ kín giữa phần tĩnh và phần quay, chống rò rỉ.
Chịu được nhiệt độ 35°C (dân dụng), 45°C (khác).
Có thể thay bằng phớt EPDM hoặc Viton cho ứng dụng hóa chất nhẹ.

Vỏ motor (Motor Casing)

Inox AISI 304

Bảo vệ cuộn dây khỏi bụi và nước.
Cấu trúc IP44 (JES), IP54 (JE) – chống bụi, chống tia nước.
Làm mát bằng quạt gió ngoài (TEFC).

Cánh quạt làm mát (Fan Cover)

Inox AISI 304

Giúp motor tản nhiệt trong quá trình hoạt động liên tục.
Đảm bảo an toàn và độ bền của motor.

Động cơ điện (Motor)

T.E.F.C. – 2 cực (2 poles)

Loại Totally Enclosed Fan Cooled, 1 pha (230 V) hoặc 3 pha (230/400 V).
Cách điện Class F, chạy êm, độ bền cao.
Bản 1 pha có tụ khởi động và bảo vệ quá tải tự động.

Cổng hút – xả (Suction / Discharge Port)

Ren 1” (DN25) cho JESM 1”¼ (DN32) cho JE

Phù hợp lắp ống dân dụng và công nghiệp nhẹ.
Thiết kế ren trong giúp dễ tháo lắp, kín khít.

Lĩnh vực

Ứng dụng cụ thể

Model phù hợp

Lý do chọn / Ưu điểm kỹ thuật

Cấp nước dân dụng – Tăng áp sinh hoạt

Bơm cấp nước sạch cho nhà dân, biệt thự, căn hộ nhỏ.
Tăng áp cho vòi sen, máy giặt, hệ thống nước sinh hoạt.
Hút nước từ bồn hoặc giếng nông ≤ 8 m.

JESM 5, JESM 6

Tự mồi (selfpriming), hút sâu tốt, hoạt động ổn định với nguồn nước không liên tục.
Cột áp 20–35 m, lưu lượng 1–3 m³/h.
Vật liệu inox 304, chống ăn mòn, phù hợp nước sạch.

Hệ thống tăng áp nhà hàng – khách sạn nhỏ

Tăng áp tổng cho hệ thống cấp nước tại khu nhà trọ, nhà hàng, resort mini.
Dùng trong hệ thống bơm luân phiên hoặc bơm đôi.

JESM 8, JEM 100

Cột áp cao đến 40 m, lưu lượng tới 4 m³/h.
Động cơ 0.75–1.1 kW, hiệu suất cao, chạy êm.
Cánh nhựa tecnopolymer chống kẹt, nhẹ và bền.

Tưới tiêu và nông nghiệp nhỏ

Tưới phun sương, tưới nhỏ giọt, bơm nước từ bồn chứa hoặc giếng nông.
Dùng trong nhà kính hoặc khu trồng cây cảnh.

JESM 6, JESM 8

Khả năng hút sâu ~8 m, cột áp trung bình – phù hợp cho phun tưới nhẹ.
Kích thước gọn, trọng lượng thấp (~12 kg).
Có thể chạy liên tục nhờ motor IP44, Class F.

Bể bơi – hồ cảnh quan – bể chứa inox

Bơm tuần hoàn hoặc xả nước hồ bơi, bể chứa nhỏ, hồ tiểu cảnh.
Dùng cho nước sạch, nước chứa clo nhẹ.

JESM 8, JEM 120

Toàn thân Inox AISI 304, chống ăn mòn clo.
Có ejector tự mồi, hút được nước có lẫn khí.
Cột áp 35–45 m, phù hợp đường ống ngắn – trung bình.

Hệ thống lọc RO / xử lý nước sinh hoạt

Bơm cấp nước đầu vào cho hệ thống RO, UF.
Bơm chuyển nước giữa các bồn chứa inox.

JEM 100 – 120 – 150

Động cơ 3 pha, công suất 1.1–1.5 kW, cột áp 40–55 m.
Vật liệu inox 304, phớt Carbon/Ceramic/NBR đảm bảo kín nước.
Dễ tích hợp với tủ điều khiển hoặc biến tần.

Ứng dụng công nghiệp nhẹ và thương mại

Cấp nước cho xưởng sản xuất, máy rửa, bơm nước mát hoặc nước sạch công nghiệp.
Hệ thống bơm dự phòng cho đường ống phân phối nước.

JE 80 – JE 100

Dòng JE dùng cánh inox 304 (thay vì nhựa), chịu nhiệt và áp tốt hơn.
Motor IP54, dùng cho môi trường công nghiệp.
Tuổi thọ cao, bảo trì thấp.
